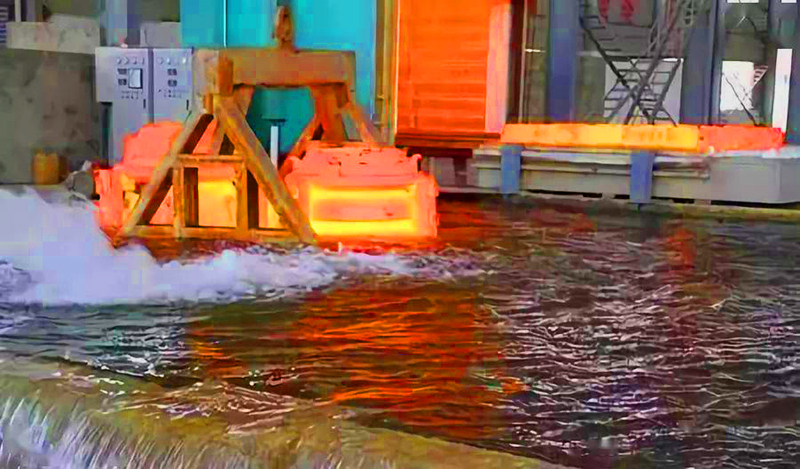

焊接篩網，成型經過900°高溫（wēn）加熱，燒透達到一定時間後，進行水淬火。

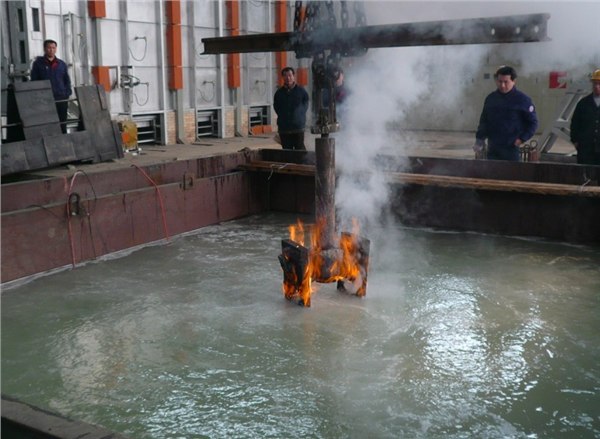

水是冷卻能力較強的淬火介質。來源廣、價格低、成（chéng）分穩定（dìng）不易（yì）變質。缺點是在C曲線的“鼻子”區（500～600℃左右（yòu）），水處於蒸汽膜階段，冷卻不夠（gòu）快，會形成“軟點”；而在馬氏體（tǐ）轉變溫度區（300～100℃），水處於沸騰（téng）階段，冷卻太快，易使馬氏體轉變速度過快（kuài）而產（chǎn）生很大（dà）的內應（yīng）力，致使工件變形甚至開（kāi）裂。當水溫升高，水中含有較多氣體或水中混入不溶雜質（如油、肥皂、泥漿等），均會（huì）顯著降低其（qí）冷卻能力。因此水適用於截麵尺寸不大、形狀簡單的碳素鋼工件（jiàn）的淬火冷卻。

 在水中加（jiā）入適量的食鹽'使高溫工件浸入該冷卻介質後，在蒸汽（qì）膜（mó）階段析出鹽和堿（jiǎn）的晶體並立即爆裂，將蒸汽膜破壞，工件表（biǎo）麵的氧化（huà）皮也被炸（zhà）碎，這樣可（kě）以提（tí）高介質在高（gāo）溫區的冷卻能力。

所以鹽水淬火（huǒ）可以獲得比較高（gāo）而且均（jun1）勻的硬（yìng）度。同時由於冷卻均（jun1）勻，變形開裂（liè）的傾向比清水小。鹽水濃度一般為5％～15％。
