在礦山、建材、冶金等（děng）行業（yè）中，聚氨酯（zhǐ）篩網作為振（zhèn）動篩的核心部件，其使用壽命直接關係到生產效率與成本控製。然而，長期（qī）的生產實踐表明，即便是同工（gōng）作組、同批次的聚氨酯篩網，在不同單位使用時效果差異顯著（zhe）。例如，某（mǒu）客戶反饋篩（shāi）網使用壽命達180天，累計（jì）篩分礦石（shí）90萬噸，而另（lìng）一客戶僅使（shǐ）用130天，篩分（fèn）量68萬噸便需更換。這（zhè）種差異的背後，隱藏著設備、工藝、管理等多維度（dù）的深層次原因（yīn）。

一、設備性能差異：篩機（jī）設計決定（dìng）基礎壽命

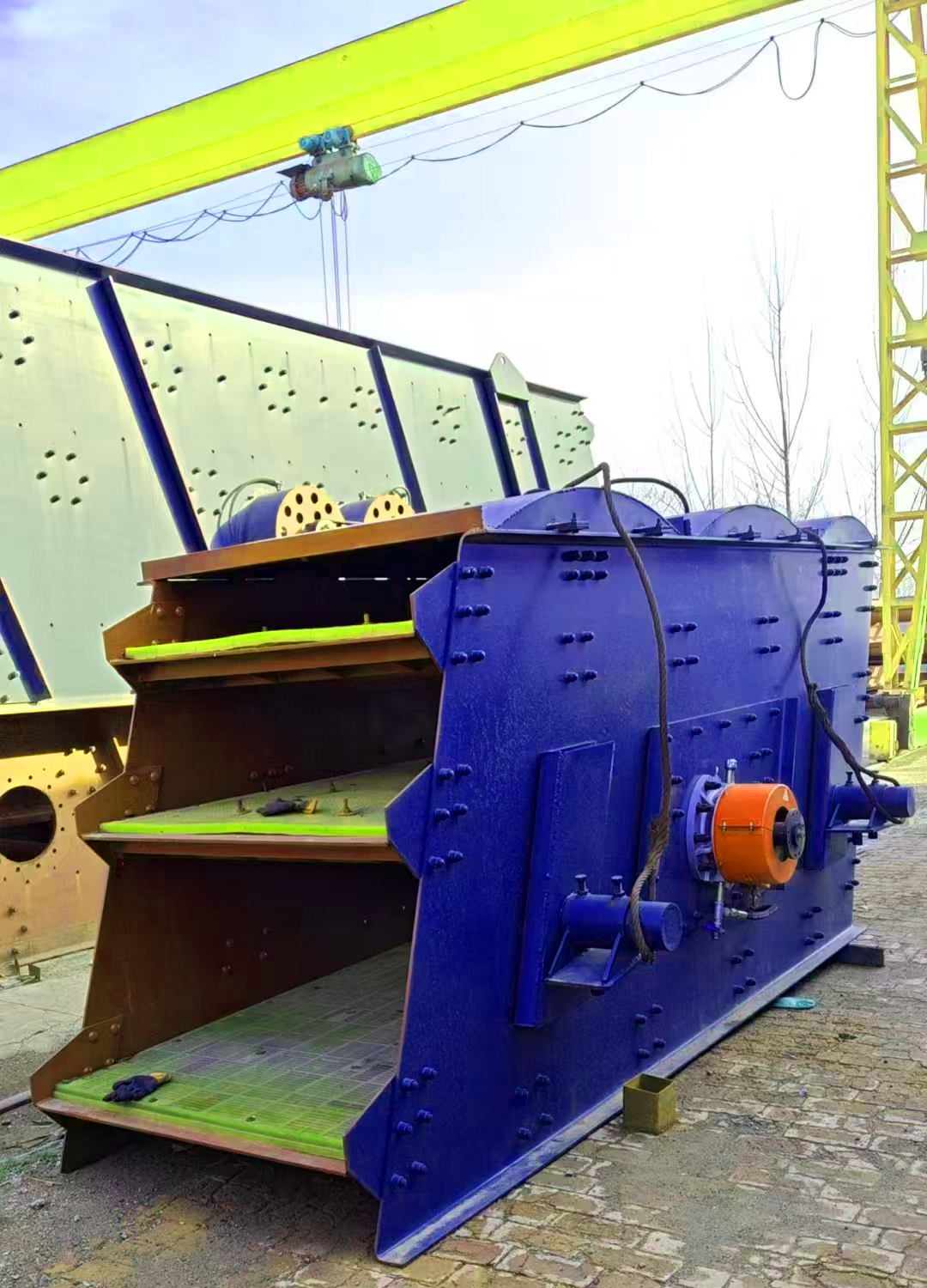

振動篩（shāi）的製造水平直（zhí）接影響篩網（wǎng）的工況環境。行業頭部企業生產的篩機，其結構設計更符合力學原理：篩箱采用有限元（yuán）分析優化，避免應力集中；激振力分布均勻，減少篩網局部疲勞；篩麵（miàn）傾角與振幅參數匹配（pèi）物料特性，確保高效透篩。反觀部（bù）分中（zhōng）小廠商設備，因（yīn）技術積累不足，篩體共振現象頻（pín）發，導致篩網螺栓鬆動、框架（jià）變形等問題（tí）。例如，某（mǒu）案例中，前者篩機篩麵利用（yòng）率穩定在85%，而（ér）後者因設計（jì）缺陷，物料堆積嚴重，利用率高達130%，篩網長期超負荷運（yùn）行，磨損（sǔn）速（sù）度成倍增加。

二（èr）、工藝參數優化：粒度控製與返料率的關（guān）鍵作用

入料（liào）粒度的科學配比是延長篩（shāi）網壽命的核心要素。理想（xiǎng）狀態下，1-3石占（zhàn）比32%、1-2石22%、0-5石10%的梯度分（fèn）布，能使物（wù）料在篩麵均勻流動。但部分企（qǐ）業因破碎機間隙調整不當（如後者1-3石占比達38%），導致（zhì）大顆粒物料衝（chōng）擊篩網，加劇磨損。更（gèng）嚴重的是，返料率超過20%時（前（qián）者控製在（zài）10%以內），物料二次（cì）循環不僅降（jiàng）低效率，還會形成"研磨效應"——每增加（jiā）5%返料，篩網磨（mó）損（sǔn）速率上升約（yuē）12%。某礦山實測數據（jù）顯示，將破碎（suì）機顎板間隙從150mm調整至（zhì）120mm後，入料最大粒度從300mm降至250mm，篩網壽命延長了23%。

 三、管理機製差異：預防性維護的"隱形護（hù）盾"

優秀（xiù）的設備管理製（zhì）度能顯著延緩篩網（wǎng）失效（xiào）。對比兩家企業，前者實行"三班倒"強製點檢：每班交接時使用扭（niǔ）矩扳（bān）手校驗篩網螺栓（預緊力需保持90-110N·m）；每周紅外測溫監測篩框變形；每月用超聲波探傷儀檢測聚氨（ān）酯層內部裂紋。這種預防性維（wéi）護可將非正常損耗（hào）降低40%以上。而管理鬆散的（de）企業，往往因螺栓鬆動未及時緊固，導致篩網與支撐梁發生摩（mó）擦（cā），邊緣撕裂風險增加3-5倍。某水泥廠引入物聯網振動傳感器後，通過實時監測篩機運行狀態，篩網意外損（sǔn）壞率下降了61%。

四、材料改進方（fāng）案：從配方到結構的雙重（chóng）升級

針對高（gāo）磨損工況，材料學（xué）家提出針對性解決方案：

1. 厚度優化：將（jiāng）篩網厚度從常規的25mm增至30mm，耐（nài）磨層占比從60%提升至（zhì）75%，在鐵礦篩分中可使壽命延長35%；

2. 配方革新：添加納米級碳化矽耐磨（mó）劑（含量從3%提至5%），配合聚醚型TPU基材，使（shǐ）表麵硬度達到邵氏D75；

3. 結構創新：采用"梯級凸點"設計，篩條交匯處設置緩衝槽，減少物料直接衝擊。某銅礦應（yīng）用新型篩網後，單（dān）日處理量增加18%，維護成本下降27%。

五、係統（tǒng）性整改的示範效應

某企業實施綜合改造後取得顯著成效：

- 通過調整顎破與圓錐破的排料口間隙，將1-3石占比從38%降至30%，返料率從22%壓縮至12%；

- 采用厚度32mm的加強型篩網，配合自動潤滑係統，使單批次使用周期突（tū）破200天；

- 建立數字化點檢平台，通過AI算法分析振動頻譜，提前7天預（yù）測篩網失效風（fēng）險。這些措施使噸礦石篩（shāi）分成本降低0.8元，年效益增加超百萬元。

實踐證明（míng），聚氨酯篩網的壽命差（chà）異本質（zhì）上是生產體係先進性的體現。從設備選型到工藝控製，從材料升級到管理細化，每個環節（jiē）的優化都能產生疊加效應。未來，隨著智能（néng）傳感技術（shù）和耐磨新材料的應用，篩網壽命的"標準差"有望進一步（bù）縮（suō）小，為行業創造更大價值。
